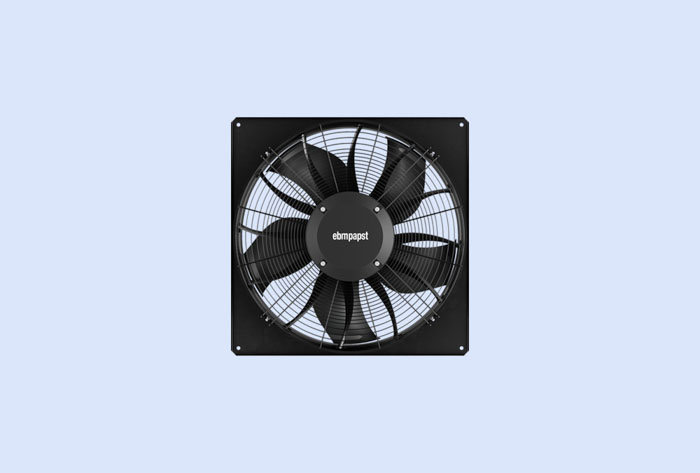

AxiBlade
Die AxiBlade Axialventilatorserie von ebm-papst kann
- bei einer Luftfördermenge von 4.500 m³/h bis 35.000 m³/h,
- bei einem Gegendruck von 50 Pa bis 380 Pa,
- bei einer Baugröße von 630 mm bis 910 mm,
- bei einer Einsatztemperatur von -25 °C bis 60 °C,
- bei einer Nennspannung von 380 V – 480 V (dreiphasig)
- und bei einer Frequenz von 50/60Hz
betrieben werden.
Wir haben diverse Produktvarianten auf Lager.
Sprechen Sie uns gerne für weitere technischen Informationen oder Sonderanforderungen an!
Produktbeschreibung
Die AxiBlade Baureihe von ebm-papst bietet eine höhere Leistung und einen höheren Wirkungsgrad, bei einem geringen Geräuschpegel, als die bewährten HyBlade Axialventilatoren.

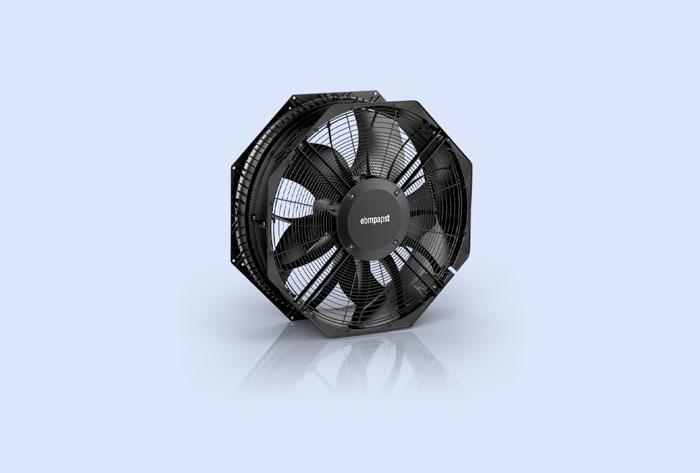

AxiBlade Axialventilatoren setzten sich aus einem FlowGrid, einem Wandring, dem Laufrad, einem GreenTech EC Motor, Elektronik, einem Nachleitrad und einem Schutzgitter zusammen.
Das Nachleitrad erhöht die Luftleistung und das FlowGrid reduziert den Geräuschpegel (Drehklang). Das Laufrad kann durch seine profilierte Schaufelgeometrie und die ausgeführten Winglets den Wirkungsgrad erhöhen. Durch diese Laufradoptimierung reduziert sich zudem der Geräuschpegel.
Mit diesem System bietet ebm-papst eine Reduzierung des Schalldrucks um bis zu 8 dB(A).
Axiblade Axialventilatoren werden bei Verflüssigern, Kühltürmen, Verdampfern, Trafostationen, Fangrids, Wärmepumpen, Ölkühlern, Prozesskältesystemen und vielen weiteren Gebieten eingesetzt.
Wir bieten nicht nur Standardprodukte, sondern auch individuelle Sondervarianten an. Diese können beispielsweise einen größeren Temperaturbereich, eine individuelle Programmierung oder eine spezielle Kabel- und Steckerausführung umfassen.
Die Schaufeln sind strömungstechnisch optimiert, sodass sie im Vergleich zu herkömmlichen Schaufeln einen höheren Wirkungsgrad bei geringerem Geräuschpegel bieten. Durch eine optionale Regelung können die Geräuschwerte je nach Einsatzbereich und Anwendung verbessert werden.
Zudem zeichnen sich ebm-papst HyBlade Axialventilatoren sich durch einen optimierten Wirkungsgrad, verbesserten Korrosionsschutz, geringes Gewicht und eine umweltschonende Fertigung mit günstiger Energiebilanz aus.
Die Axialventilatoren finden Anwendung in nahezu allen Branchen für Kälte-, Klima- und Lüftungstechnik sowie im Maschinenbau, für Wärmepumpen und vieles mehr.
Wir bieten nicht nur Standardprodukte, sondern auch individuelle Sondervarianten an. Diese können beispielsweise einen größeren Temperaturbereich, eine individuelle Programmierung oder eine spezielle Kabel- und Steckerausführung umfassen.
Technische Daten
| Spannung |
380 – 480 V |
|---|---|
| Frequenz |
50/60 Hz |
| Luftfördermenge |
4.500 – 35.000 m³/h |
| Leistungsaufnahme |
640 – 3.200 W |
| Einsatzbereiche |
Bis 380 Pa |
| EC-Technik |
Verschiedene Steuer- und Regelungsfunktionen |
| Schutzgitter |
schwarz kunststoffbeschichtet (RAL9005) ,Stahl |
| Wandring |
schwarz kunststoffbeschichtet (RAL9005) ,Stahlblech verzinkt |
| Schaufeln |
Kunststoff PP |
| Rotor |
Oberfläche schwarz lackiert |
| Elektronikgehäuse |
Aluminium Druckguss, schwarz lackiert |
