Gebläse von ebm‑papst
ebm-papst Radialgebläse für die Heiz- bzw. Wärmetechnik finden Ihren Einsatz in der Zu-, Um- oder Abluft von Feststoffheizungen. Die Gasgebläse sind auch als System mit Venturi, Ventil und Feuerungsautomat in der Brennwerttechnik der Heizungsindustrie kompatibel.
Mittlerweile finden ebm-papst Heißluft- oder Umwälzgebläse auch in Haushaltsbacköfen Einzug.
Produktübersicht Gebläse
Sie haben Fragen?
Wir sind für Sie da
Wenn Sie Fragen zu unseren Produkten haben, melden sie sich per Kontaktformular oder rufen Sie uns an. Wir beraten Sie gerne.
Was ist ein Gebläse?
Ein Gebläse ist ein mechanisches Gerät zur Bewegung oder zum Transport von Gas oder Luft durch ein bestimmtes System. Die Hauptfunktion eines Gebläses besteht darin, den Luftstrom zu erhöhen oder Druck in einem Belüftungssystem zu erzeugen. Dies macht es zu einer unverzichtbaren Komponente in vielen industriellen Anwendungen.
Wie funktioniert ein Gebläse?
Gebläse spielen eine entscheidende Rolle in zahlreichen Anwendungen der Lüftungs-, Klima- und Heiztechnik sowie in industriellen Prozessen. Ihr Hauptzweck besteht darin, Luft oder andere Gase zu bewegen, um verschiedene Anforderungen wie Kühlung, Belüftung oder die Entfernung von Abgasen zu erfüllen. In diesem Abschnitt wird erläutert, wie Gebläse funktionieren, welche Arten es gibt und für welche Situationen sie jeweils am besten geeignet sind.
Grundprinzip der Funktionsweise
Gebläse erhöhen die Geschwindigkeit der Luft oder eines Gases und führen es dann in die gewünschte Richtung. Dies wird durch den Einsatz von einem Radiallaufrad erreicht, das sich in einem Gehäuse dreht. Die Bewegung des Laufrades erzeugt einen Unterschied im Luftdruck, der dazu führt, dass die Luft durch das Gebläse und dann in das System oder die Umgebung, in der sie benötigt wird, strömt. Die Energie für diesen Prozess wird typischerweise durch einen Elektromotor bereitgestellt.
Verschiedene Arten von Gebläsen
Radialgebläse
Radial- oder Zentrifugalgebläse bewegen die Luft senkrecht zur Rotationsachse und sind effektiv, um Luft gegen höheren Widerstand zu fördern. Dies ermöglicht es ihnen, in Systemen verwendet zu werden, die einen höheren Druck erfordern, wie z.B. in Staubabsauganlagen, industriellen Prozessen oder in der Klimatechnik für größere Gebäude.
Querstromgebläse
Bei diesen Gebläsen strömt die Luft durch das Laufrad quer zur Drehachse. Sie zeichnen sich durch ihre flache Bauweise aus und werden häufig in Klima- und Lüftungsanlagen eingesetzt. Querstromgebläse finden Sie bei uns unter Querstromventilatoren.
Auswahl des richtigen Gebläses
Die Auswahl des passenden Gebläses hängt von mehreren Faktoren ab, einschließlich des benötigten Luftvolumens, des Drucks, der Energieeffizienz und der spezifischen Anwendungsanforderungen. Axialgebläse sind in Situationen ideal, wo Effizienz bei der Bewegung großer Luftmengen im Vordergrund steht, während Radialgebläse bevorzugt werden, wenn ein stärkerer Luftstrom gegen Widerstände erforderlich ist.
Die detaillierte Kenntnis der Funktionsweise und der verschiedenen Arten von Gebläsen ermöglicht es Nutzern und Planern, die optimale Lösung für ihre spezifischen Bedürfnisse zu finden, sei es in der allgemeinen Belüftung, in industriellen Anwendungen oder in der Klimatechnik.
Wie sind Gebläse aufgebaut?
Gebläse sind komplexe mechanische Geräte, die so konzipiert sind, dass sie Luft oder Gas bewegen, um in verschiedenen Anwendungen einen gewünschten Luftstrom oder Druck zu erzeugen. Ihr Aufbau variiert je nach Typ und Einsatzgebiet, doch teilen sie grundlegende Komponenten und Konstruktionsprinzipien.
Grundkomponenten eines Gebläses
Die Hauptkomponenten, die in den meisten Gebläsen zu finden sind, umfassen:
das Laufrad (Impeller), das Gehäuse, den Antriebsmechanismus sowie Ein- und Auslass.Impeller
Der Impeller ist das Herzstück eines Gebläses, das für die Bewegung der Luft verantwortlich ist. Die Form und Anzahl der Schaufeln am Impeller spielen eine entscheidende Rolle bei der Bestimmung der Leistung des Gebläses, einschließlich Luftvolumenstrom und Druckaufbau.
Gehäuse
Das Gehäuse umhüllt den Impeller und leitet die bewegte Luft in die gewünschte Richtung. Bei Zentrifugalgebläsen hat das Gehäuse oft eine spiralförmige Form, die hilft, den Luftdruck zu erhöhen. Dieses Gehäuse wird auch als Schnecken- oder Spiralgehäuse genannt.
Antriebsmechanismus
In der Regel handelt es sich beim Antriebsmechanismus um einen Elektromotor. Dieser treibt den Impeller an. Die Verbindung zwischen Motor und Impeller kann direkt oder über Riemen und Riemenscheiben erfolgen. Wobei der Antrieb über Riemen veraltet ist und mit modernen und energiesparenden Ausführungen ausgetauscht werden sollten. Informationen zur Modernisierung solcher angetriebenen Motor-Ventiltoreinheiten finden Sie bei uns unter Retrofit.
Einlass und Auslass
Einlass und Auslass sind die Öffnungen, durch die Luft in das Gebläse ein- und austritt. Die Größe und Form dieser Öffnungen sind auf den spezifischen Einsatz des Gebläses abgestimmt.
Zusätzliche Komponenten und Merkmale
Zusätzlich zu diesen grundlegenden Komponenten können Gebläse auch über folgende Elemente verfügen:
Luftfilter: Schützen das Gebläse vor Verschmutzung und verhindern, dass Fremdkörper in das System gelangen. Schalldämpfer: Reduzieren das Betriebsgeräusch des Gebläses und sorgen für einen leiseren Betrieb. U.B. in Form eines Schutzgitters; bei ebm-papst das "FlowGrid". Vibrationsdämpfer: Minimieren die Übertragung von Vibrationen auf das Fundament oder die Struktur, an der das Gebläse montiert ist. Regelungstechnik: Umfasst Frequenzumrichter bei den herkömmlichen AC Radialventilatoren und Ventile, die eine präzise Steuerung des Luftstroms und des Drucks ermöglichen. Die EC-Gebläse mit der integrierten Elektronik können z.B. mittels BUS-Systemen energieeffizient gesteuert werden.Typenspezifischer Aufbau
Je nach Typ können Gebläse unterschiedlich aufgebaut sein:
Zentrifugalgebläse (Schnecken- oder Spiralgebläse): Kennzeichnend ist das spiralförmige Gehäuse, das den Impeller umgibt. Die Luft tritt axial ein und wird radial ausgestoßen. Axialgebläse: Bestehen aus einem Propeller in einem einfachen Rohr oder Rahmen ohne spiralförmiges Gehäuse. Die Luft bewegt sich parallel zur Drehachse des Impellers. Querstromgebläse: Verfügen über ein längliches Schaufelrad, dass die Luft quer zur Drehachse bewegt. Das Gehäuse ist so gestaltet, dass es einen gleichmäßigen Luftstrom über eine breite Fläche ermöglicht.Der Aufbau eines Gebläses ist entscheidend für seine Funktionalität und Effizienz in der gewünschten Anwendung. Durch die Auswahl geeigneter Komponenten und Konstruktionsmerkmale können Gebläse spezifisch an die Anforderungen von Luftvolumen, Druck und Betriebsbedingungen angepasst werden.
Wie werden Gebläse eingebaut?
Der Einbau eines Gebläses ist ein kritischer Prozess, der die Leistung und Effizienz des Geräts direkt beeinflusst. Eine sachgemäße Installation gewährleistet nicht nur die optimale Funktion des Gebläses, sondern auch dessen Langlebigkeit und Zuverlässigkeit. Im Folgenden werden die grundlegenden Schritte und Überlegungen für den Einbau von Gebläsen dargestellt.
Vorbereitung und Planung
Eine gründliche Vorbereitung und Planung sind essenziell, bevor mit dem eigentlichen Einbau begonnen wird. Zu den wichtigsten Schritten zählen:
Standortauswahl: Wählen Sie einen geeigneten Installationsort, der eine ungestörte Luftzufuhr und -abfuhr ermöglicht und leicht zugänglich ist für Wartungsarbeiten. Prüfung der Umgebungsbedingungen: Stellen Sie sicher, dass die Umgebungstemperatur, Feuchtigkeit und andere Bedingungen im zulässigen Bereich für das Gebläse liegen. Je nach Umgebungsbedingungen können Gebläse auch mit entsprechenden Schutzarten (Feuchte- und Staubschutz) robuster werden. Berechnung des Luftbedarfs: Bestimmen Sie den erforderlichen Luftstrom und Druck für Ihre Anwendung, um das geeignete Gebläsemodell auszuwählen.Mechanischer Einbau
Nach der Vorbereitungsphase folgt der mechanische Einbau des Gebläses, der folgende Schritte umfasst:
Montage des Gebläses: Befestigen Sie das Gebläse stabil auf einem Fundament oder einer Montagefläche, um Vibrationen und Geräusche zu minimieren. Verwenden Sie gegebenenfalls Vibrationsdämpfer. Ausrichtung: Achten Sie darauf, dass das Gebläse richtig ausgerichtet ist, insbesondere in Bezug auf die Anschlusspunkte für Luftzufuhr und -abfuhr. Verbindung mit dem Lüftungssystem: Schließen Sie das Gebläse an die Luftkanäle oder andere Komponenten des Lüftungssystems an. Sorgen Sie für dichte Verbindungen, um Leckagen zu vermeiden.Elektrischer Anschluss
Der elektrische Anschluss des Gebläses muss sorgfältig und gemäß den elektrischen Vorschriften durchgeführt werden:
Verdrahtung: Führen Sie die elektrische Verdrahtung durch, wobei Sie den Anschlussplänen und Sicherheitsanforderungen folgen. Schutzmaßnahmen: Stellen Sie sicher, dass angemessene Schutzvorrichtungen wie Überlastschutz und Erdung vorhanden sind. Inbetriebnahme: Überprüfen Sie die elektrischen Verbindungen und führen Sie einen Probelauf durch, um die korrekte Funktion des Gebläses zu bestätigen.Inbetriebnahme und Feinabstimmung
Nachdem das Gebläse mechanisch und elektrisch installiert wurde, erfolgt die Inbetriebnahme:
Probelauf: Starten Sie das Gebläse und überprüfen Sie, ob es ordnungsgemäß funktioniert, ohne übermäßige Vibrationen oder Geräusche. Leistungskontrolle: Messen Sie den Luftstrom und den Druck, um sicherzustellen, dass das Gebläse die erforderlichen Spezifikationen erfüllt. Feinabstimmung: Nehmen Sie gegebenenfalls Anpassungen vor, um die Leistung und Effizienz des Gebläses zu optimieren.Eine fachgerechte Installation ist entscheidend für die Funktion und den zuverlässigen Betrieb eines Gebläses. Durch die Beachtung dieser Schritte können Sie sicherstellen, dass Ihr Gebläse effizient arbeitet und seinen Beitrag zur Luftqualität und Komfort in Ihrem Gebäude oder Prozess leistet. Breuell & Hilgenfeldt kann bei der Inbetriebnahme oder bei Messungen unterstützen.
Welche Vorteile haben Gebläse?
Gebläse spielen eine zentrale Rolle in einer Vielzahl von Anwendungen, von industriellen Prozessen über Lüftungs- und Klimatechnik bis hin zu kommerziellen und häuslichen Systemen. Ihre Vielseitigkeit und Effizienz bringen zahlreiche Vorteile mit sich, die sie zu einer bevorzugten Wahl für viele Anwendungen machen.
Effiziente Luftbewegung und Kontrolle
Gebläse sind darauf ausgelegt, Luft effizient zu bewegen und zu kontrollieren. Sie können große Luftmengen über weite Strecken transportieren und dabei präzise Druck- und Volumenstrombedingungen aufrechterhalten. Diese Fähigkeit ermöglicht eine effektive Belüftung, Kühlung und andere lufttechnische Anforderungen in diversen Umgebungen.
Vielseitige Anwendbarkeit
Dank der unterschiedlichen Typen und Bauformen können Gebläse in einer breiten Palette von Anwendungen eingesetzt werden. Sie sind nicht nur in der Industrie und im Bauwesen von Bedeutung, sondern auch in der Landwirtschaft, in Fahrzeugen, in Haushaltsgeräten, Heiztechnik und in medizinischen Geräten. Ihre Anpassungsfähigkeit an spezifische Anforderungen macht sie zu einer universellen Lösung für Luftbewegungs- und Belüftungsprobleme.
Verbesserung der Luftqualität
Gebläse tragen wesentlich zur Verbesserung der Luftqualität bei, indem sie kontinuierlich frische Luft zuführen und verbrauchte oder verschmutzte Luft abführen. Dies ist besonders wichtig in geschlossenen Räumen, wo eine regelmäßige Luftzirkulation erforderlich ist, um ein gesundes und angenehmes Raumklima zu gewährleisten.
Energieeffizienz
Moderne Gebläse sind für ihre Energieeffizienz bekannt. Durch den Einsatz von Technologien wie energieeffizienten Motoren mit integrierter Elektronik bei EC-Ventilatoren können Gebläse den Energieverbrauch minimieren, was zu niedrigeren Betriebskosten und einer geringeren Umweltbelastung führt.
Geringer Wartungsaufwand
Viele Gebläsetypen sind so konstruiert, dass sie einen minimalen Wartungsaufwand erfordern. Dies verringert nicht nur die Betriebskosten, sondern sorgt auch für eine längere Lebensdauer und Zuverlässigkeit des Geräts, selbst unter anspruchsvollen Betriebsbedingungen. Diese werden als EC-Ventilatoren oder EC-Gebläse bezeichnet.
Geräuscharmer Betrieb
Durch fortschrittliche Design- und Dämpfungstechniken können Gebläse geräuscharm betrieben werden. Dies ist besonders in Wohn- und Arbeitsbereichen von Vorteil, wo Lärm zu einer Beeinträchtigung der Lebens- und Arbeitsqualität führen kann.
Zusammenfassend bieten Gebläse eine effektive Lösung für die Herausforderungen der Luftbewegung und -kontrolle in einer Vielzahl von Anwendungsbereichen. Ihre Vorteile, wie die effiziente Luftbewegung, vielseitige Einsetzbarkeit, Beitrag zur Verbesserung der Luftqualität, Energieeffizienz, geringer Wartungsaufwand und geräuscharmer Betrieb, machen sie zu einem unverzichtbaren Bestandteil moderner Lüftungs- und Belüftungssysteme.
Welche Gebläse gibt es?
Gebläse von ebm-papst werden in zahlreichen industriellen, kommerziellen und häuslichen Anwendungen eingesetzt, um Luft zu bewegen oder zu verstärken. Die Gebläse unterscheiden sich in ihrer Konstruktion, Funktionsweise und den spezifischen Anwendungen. Die Auswahl des geeigneten Gebläsetyps hängt von den Anforderungen der jeweiligen Anwendung ab, einschließlich des gewünschten Luftvolumenstroms, des Drucks und der Umgebungsbedingungen.
Abgasgebläse
Abgasgebläse sind für die effiziente und sichere Abführung von Verbrennungsgasen aus Heizanlagen konzipiert, um die Energieeffizienz zu steigern und Emissionen zu reduzieren. Die Luftfördermenge reicht von 40 m³/h bis 340 m³/h, bei einem Gegendruck von 0 Pa bis 450 Pa.

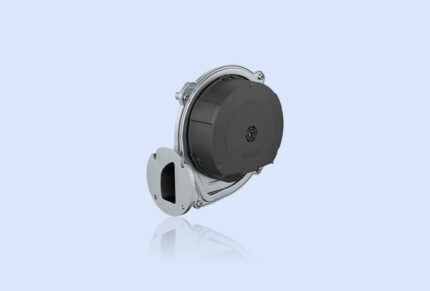

Gasgebläse
Gasgebläse sind speziell für die optimale Zufuhr von Gas in Brennkammern entwickelt, um eine hohe Verbrennungseffizienz und geringe Emissionen zu gewährleisten. Die Luftfördermenge reicht von 50 m³/h bis 8.000 m³/h, bei einem Gegendruck von 40 Pa bis 7.000 Pa.

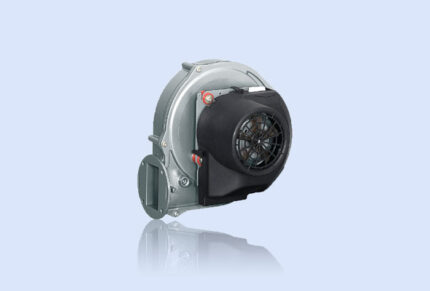

Gebläse für Brennstoffzellen
Gebläse für Brennstoffzellen sind darauf ausgelegt, die Luftzufuhr in Brennstoffzellensystemen zu regulieren, was für die Energieumwandlungseffizienz und Langlebigkeit der Zellen entscheidend ist. Die Luftfördermenge reicht von 50 m³/h bis 8.000 m³/h, bei einem Gegendruck von 40 Pa bis 7.000 Pa.
Gebläse für Feststoffbrenner
Gebläse für Feststoffbrenner ermöglichen eine präzise Luftzuführung für die Verbrennung von festen Brennstoffen wie Pellets und Kohle. Die Luftfördermenge reicht von 100 m³/h bis 630 m³/h, bei einem Gegendruck von 0 Pa bis 550 Pa.
Heißluftgebläse
Heißluftgebläse von ebm Papst sind für Anwendungen konzipiert, die eine kontrollierte Heißluftverteilung erfordern, beispielsweise in Trocknungsprozessen oder Heizsystemen. Die Luftfördermenge reicht von 100 m³/h bis 1.395 m³/h, bei einem Gegendruck von 100 Pa bis 500 Pa.

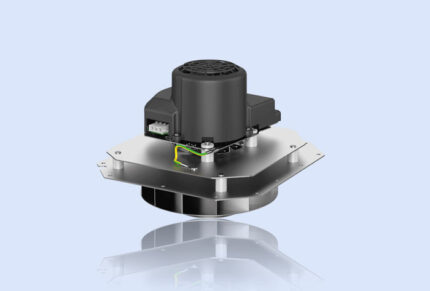

Umwälzgebläse
Umwälzgebläse sind darauf ausgerichtet, Luft innerhalb eines Systems oder Raumes zu zirkulieren, um eine gleichmäßige Temperaturverteilung und Luftqualität zu gewährleisten. Die Luftfördermenge reicht von 100 m³/h bis 200 m³/h, bei einem Gegendruck von 0 Pa bis 450 Pa.
